       台湾明纬 DRS 系列导轨电源集成供电、充电及系统监控功能，广泛适配智能安防、消防等场景。伴随智能化应用需求不断升级，DRS 系列完成功能迭代，新版新增 Wake_Up 唤醒机制、缓冲时间（Buffering）参数设定等特性。电源在保障可靠供电的基础上，可适配多样化系统架构与使用工况，提供灵活性更强、完整性更高的电源解决方案。

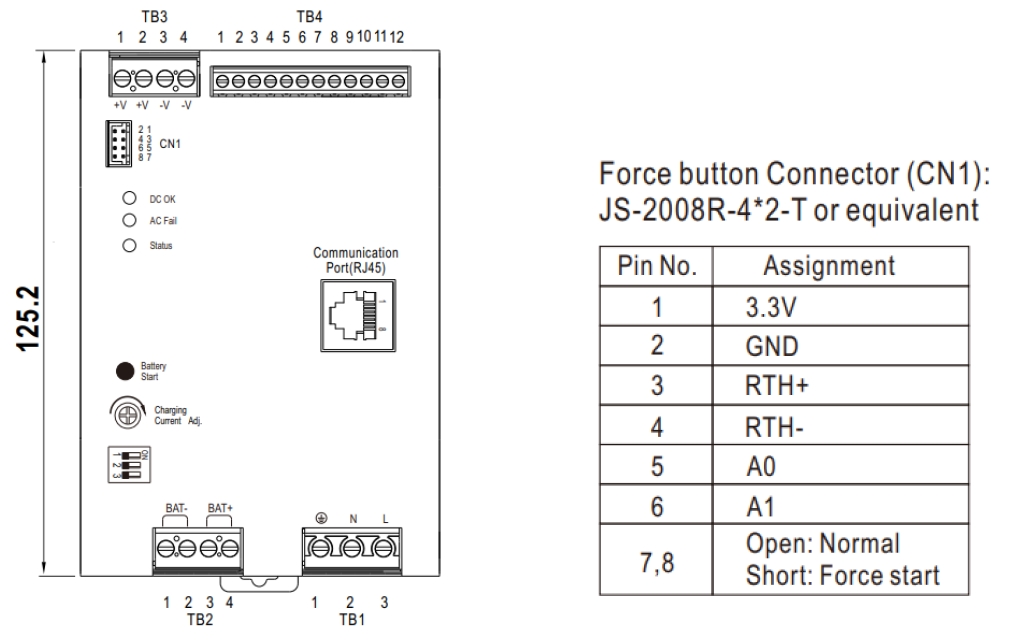

        为帮助用户快速掌握 DRS 系列新增功能及其应用优势，本文结合产品使用手册，详细阐述 Wake_Up 唤醒机制、Buffering 时间设定等功能原理，并对 Force Start 等实用功能及对应的应用方案展开说明。

■ Wake_Up机制说明

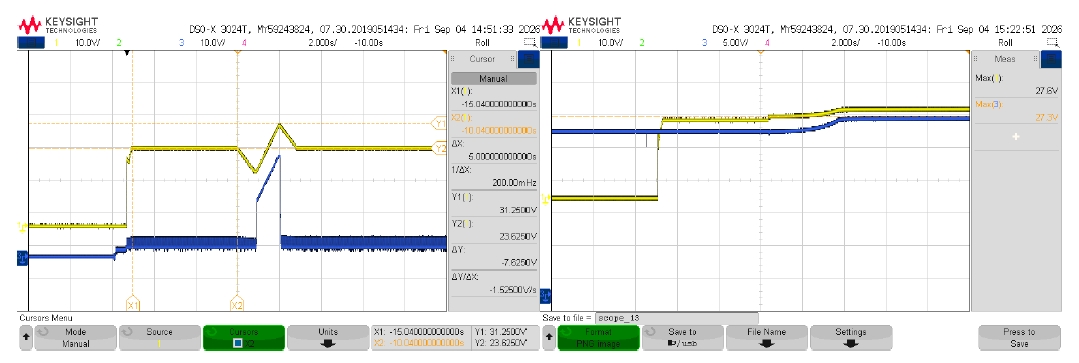

     下图分别为BAT端有接电池和未接电池两种条件下，Wake_Up程序中的输出电压波形，其中黄色为主输出电压波形，蓝色为BAT端输出电压波形。

        当 BAT 端口未外接电池时，Wake_Up 程序将以 5 分钟为周期循环触发。针对无电池部署、且对输出电压波动较为敏感的应用场景，可通过通讯指令（UPS_CONFIG 内 Wake_UP_EN=0）关闭周期性唤醒功能，仅保留上电后的首次唤醒动作。

■ TIME_BUFFERING功能说明

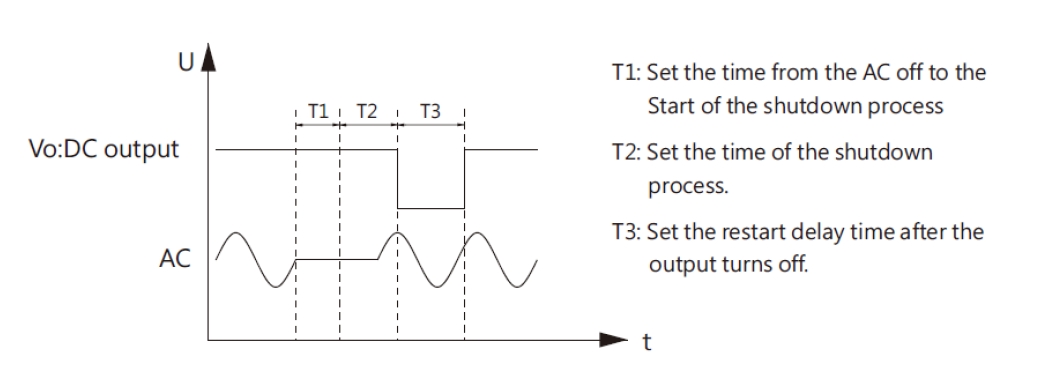

       在实际工程场景中，仅依靠 “断电即放电” 的硬件逻辑，已难以适配复杂电网环境与无人值守的智能化应用要求。为此 DRS 系列引入三组可配置参数：TIME_BUFFERING（备源时间设定）、UPS_Delay_Time（备源关机延时时间设定）、UPS_Shutdown_Time（备源重启时间设定），这三项参数与交流市电之间的逻辑关系详见下图。

■ BAT_TEST电池测试功能说明

       台湾明纬 DRS 系列电源一般搭配电池配套使用。为保障后备供电系统可靠运行，产品内置 BAT_Test 电池测试功能，可周期性检测电池是否存在过放或其他异常状态。

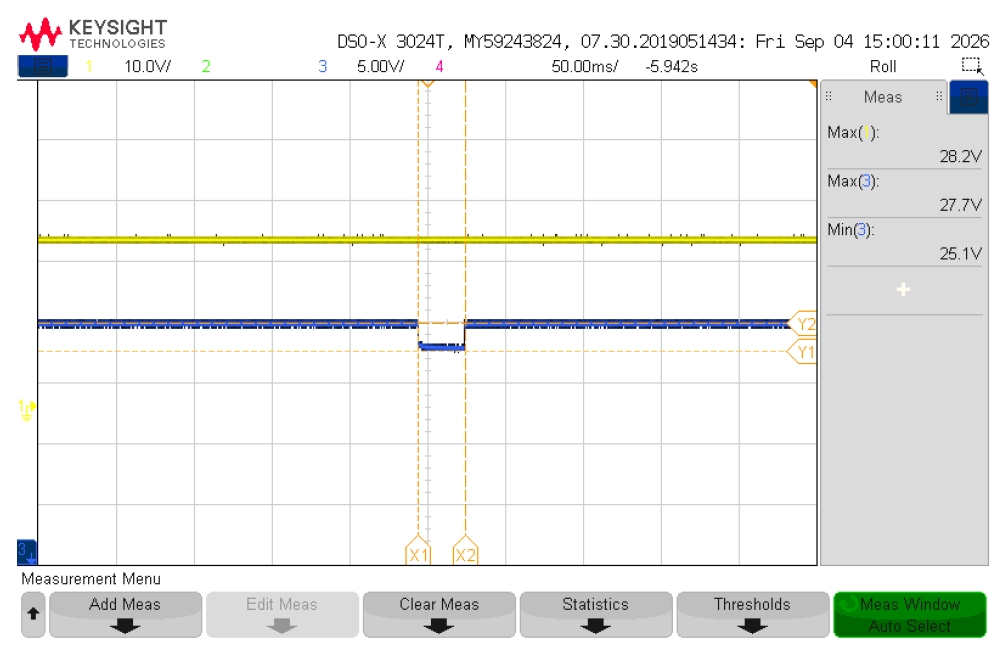

下图为电池测试程序中的输出电压波形，黄色波形为主输出电压，蓝色波形为BAT端输出电压。

■ 补充说明

DRS系列还具有AC优先、负载优先的特性，针对这两点再作简短说明。

        台湾明纬 DRS 系列电源通常搭配电池使用。为保障后备供电系统稳定可靠，产品内置 BAT_Test 电池测试功能，能够周期性检测电池是否发生过放或其它异常。

目前，明纬已积极扩展DRS家族960W安防电源DRS-960的设计工作，预计于2027上半年正式发布，敬请期待。
