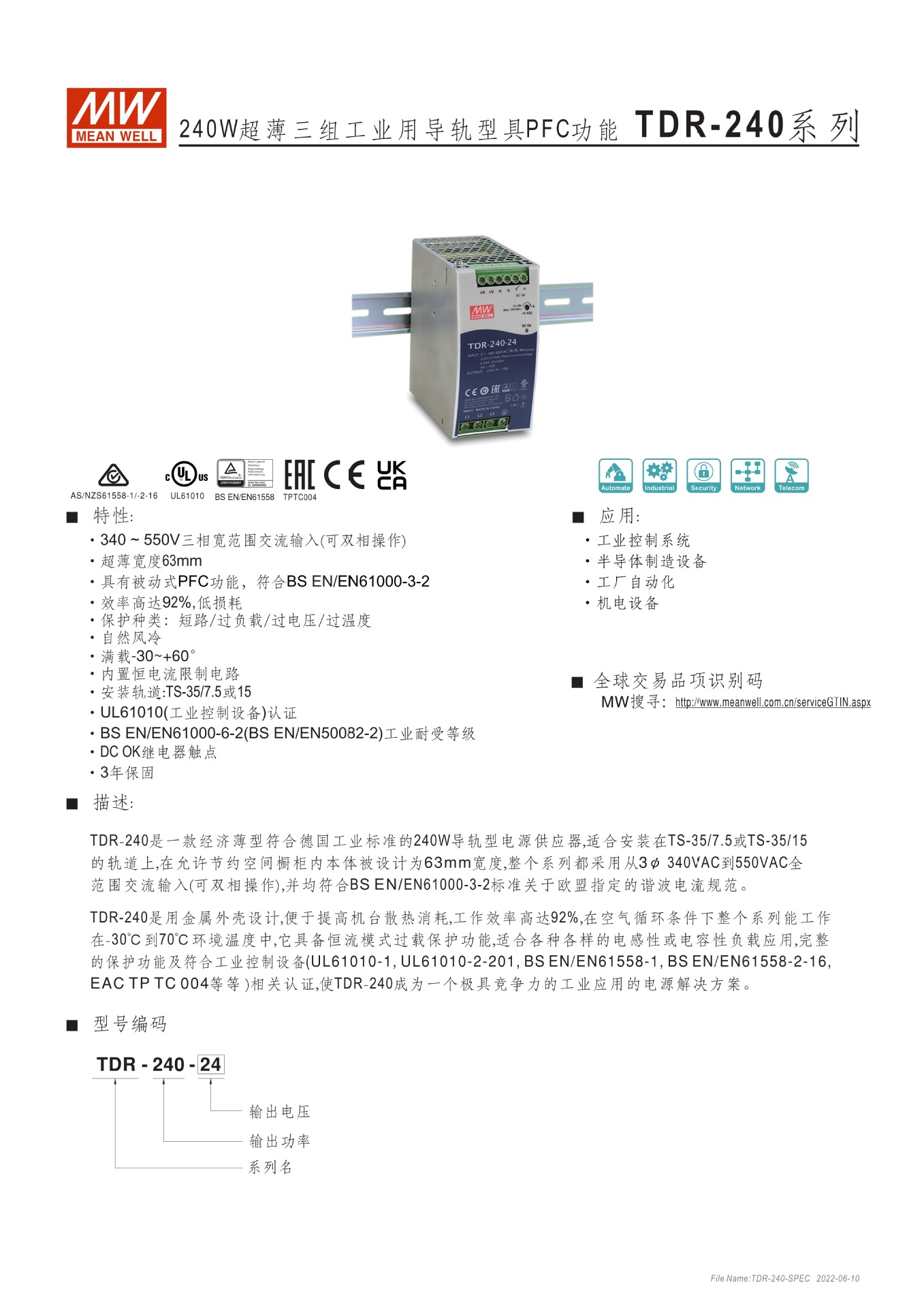

明纬导轨电源TDR-240系列 240W超薄三组工业用导轨型具PFC功能

作者:明纬电源授权经销商 发布时间:2023-06-27 18:00:06

产品说明

340~550VAC高电压输入(三相) 导轨电源,效率可达极高的93%,具有内置功率因素矫正功能,薄型设计节省了宝贵的导轨安装空间宽度。

主要特点

交流输入范围:三相340~550VAC

内置主动式功率因素校正电路,效率高达93

安装于DIN导轨TS35/7.5或15

有短路保护/过载保护/过电压保护/过热保护

国际安规认证CB/CE

内置恒流限制电路

 LED指示工作状态

符合UL508(工业控制装备)标准

EN61000-6-2(EN50082-2)工业抗干扰能力

内置DC OK继电器触点信号

自然通风冷却

开关工作频率 55KHz

100%满载老化测试

采用无铅制程,符合环保RoHS要求

台湾明纬品牌,台湾工厂生产

3年质保

主要参数

直流输出范围 24V,0~10A

输出电压精度 ±1%

纹波 100mV

效率 92%

输入电压范围 三相340~550VAC(也可2相输入)/480~780VDC

输入浪涌电流 冷启动50A

电压调整范围 24V:24~28V,48V:48~55V

过载保护 负载为额定负载的105%~130%,恒流限流,3秒后关断输出电压自动复原

过电压保护 24V:30~36V;48V:56~65V,关断输出电压,重启复位

启动上升保持时间 400VAC满载时2000ms,60ms,20ms

绝缘特性 输入端与输出端间:3KVAC,输入端与外壳间:2KVAC,输出端与外壳间:0.5KVAC,输出端与DC OK端:0.5KVAC

工作温度 -30~70℃(参考温度降载曲线)

抗震动性 10~500Hz,2G 10分钟/周期,XYZ各轴各60分钟,安装符合IEC60068-2-6

安规认证 通过UL61010-1,UL61010-2-201.,EN61558-1;EN61558-2-16,EAC TP TC 004 认证通过

电磁兼容标准 发射:EN61204-3 class B , 谐波:EN61000-3-2,-3

电磁兼容标准 抗干扰: EN61000-4-2,3,4,5,6,8,11,*重工业标准

平均*时间 21.56万小时,MIL-HDBK-217F(25℃)

机壳号 984E

外形尺寸 63×125.2×113.5mm(宽×高×深)

重量及包装 1公斤,每箱12只13公斤
