明纬LAD 系列应用 - 经济型安控消防电源

作者:明纬电源授权经销商 发布时间:2023-09-11 18:12:38

明纬开关电源LAD 系列应用 - 经济型安控消防电源

随着科技进步与发展,智能化、数字化产品的应用越来越广泛。消防系统也在走向智能化发展,明纬推出的LAD系列安消防专用电源集智能数字通讯、UPS、电池充电器等功能于一体。它采用小型化设计,除了节省系统整体空间和降低设计成本外,还可以提升系统的可靠性。

LAD 系列采用了 1U 薄型机壳设计的两种款式,分别为「TTL 基础款」(LAD-120/240/360/600) 和「UART 通讯款」(LAD-360/600 x U),以满足不同安消防系统的应用需求。


TTL 基础款 :

       设计TTL信号端子,可藉由外部线路检测AC OK、电池未接/反接、电池充满与备电信号。

20230831_114716TTL 信號_1 (cn).png

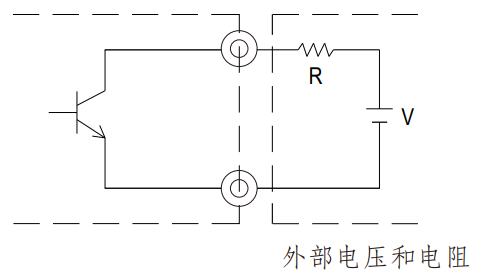

       以下为一简易外部线路外加一直流电压源 V 与限流电阻 R: (最大供电电压为 50VDC,最大吃载电流为 30mA)

20230830_024524TTL 信號_2.png

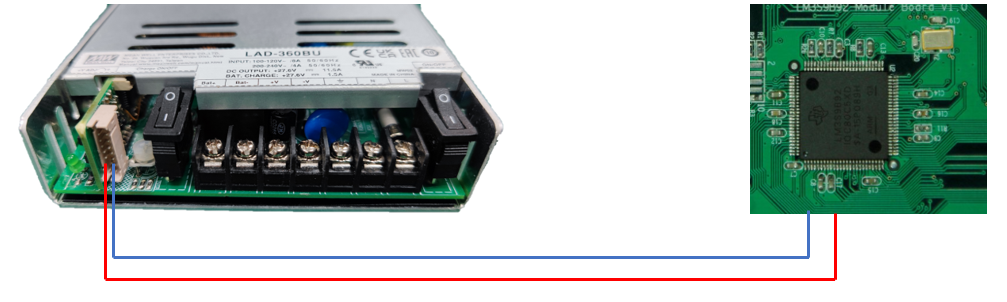

UART通讯款:

      透过 UART 通讯可与主控板 MCU 直接通讯,读取充电电压、电流、工作状态与故障保护等数据;简化硬件设计,达到智能化控制功能。

20230830_024629UART 通訊款.png

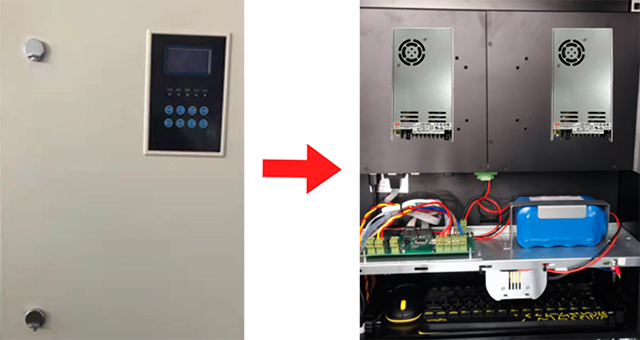

应用案例:(消防系统 UPS 备援)



当市电AC电网正常时,透过LAD-360给后端设备供电;当AC电网断电时,自动启动UPS功能,透过内部继电器切换,改由电池供电给后端设备。
