开关式电源供应器由于输入端会设计大电容(Bulk Capacitor)，作为桥式整流滤波用，藉以降低输出端2倍频的涟波；所以当开机瞬间，电容等同短路，故会产生很大的涌浪电流。为了控制涌浪电流的大小，通常开关式电源供应器会设计抑制电路，大多会使用负温度系数热敏电阻(NTC)来抑制；但热敏电阻会有损耗，进而影响效率。为了整体效益考虑，热敏电阻值也不能太大，只需将涌浪电流控制在适当的范围。但这样的作法，有些使用者还是无法接受，故ICL-16系列就应运而生。

ICL-16系列 ，16A AC涌浪电流抑制器

ICL-16系列是一款16A的涌浪电流限制器，可用于降低电容性负载所产生的高涌浪电流，防止断路器误动作。同时ICL-16使得在同一交流线路上可以安装多台电源，如此可降低系统断路器的使用颗数，藉以降低整体设备成本。

ICL-16的线路方块图如图一所示，是由三个方块所组成，方块一是水泥电阻R，这排除了负温度系数热敏电阻会因温度上升降低阻值的问题。方块二是继电器，其作用是将水泥电阻短路，减少损耗。至于继电器什么时候要短路，就是由方块三控制电路来决定。

此机型依照安装方式的不同，有轨道安装的导轨型ICL-16R，如图二所示。以及接线端子安装的长条型ICL-16L，如图三所示。其详细的规格可参考官网的规格书。其应用配接图可参考图四所示。

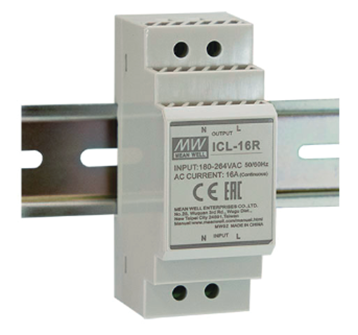

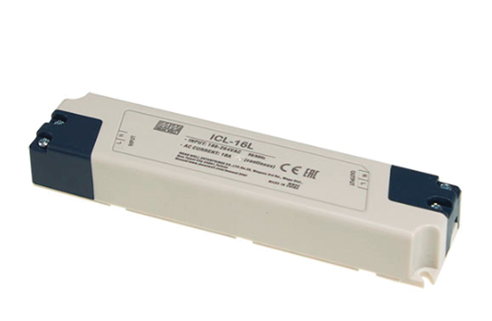

      图二 ICL-16R                                                                                          图三 ICL-16L

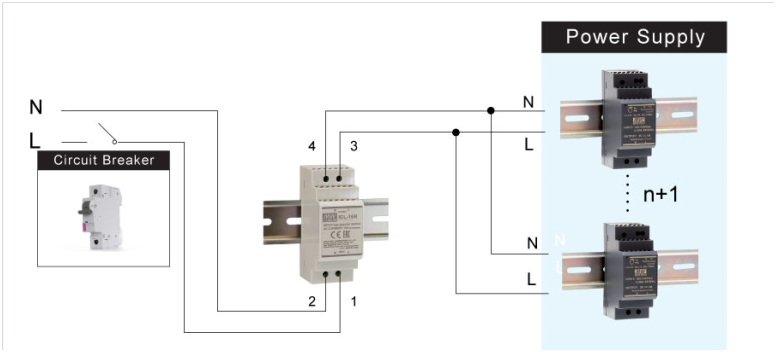

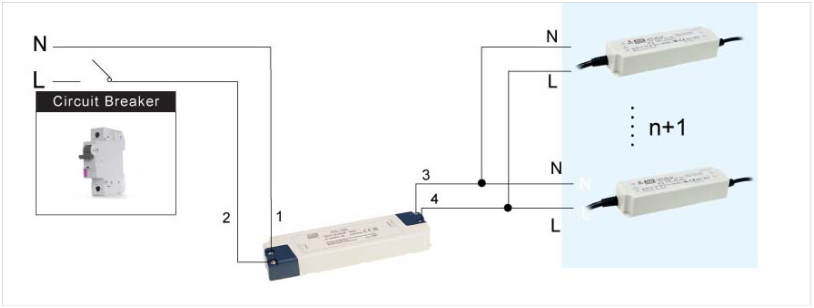

                                     图四 应用配接图

如何计算ICL-16可连接电源供应器的台数

首先说明ICL-16要如何计算可连接电源的台数，主要是根据规格书中交流连续额定电流与最大允许电容负载来计算。在计算之前，必须先知道电源的输入大电容容值与交流电流大小，若是选择明纬的电源，这两个参数都可以从明纬的官网取得。以下举ICL-16R搭配SDR-120-24为例，你可以透过一步一步的流程来计算ICL-16R于230VAC下可以接几台SDR-120-24。

步骤一：

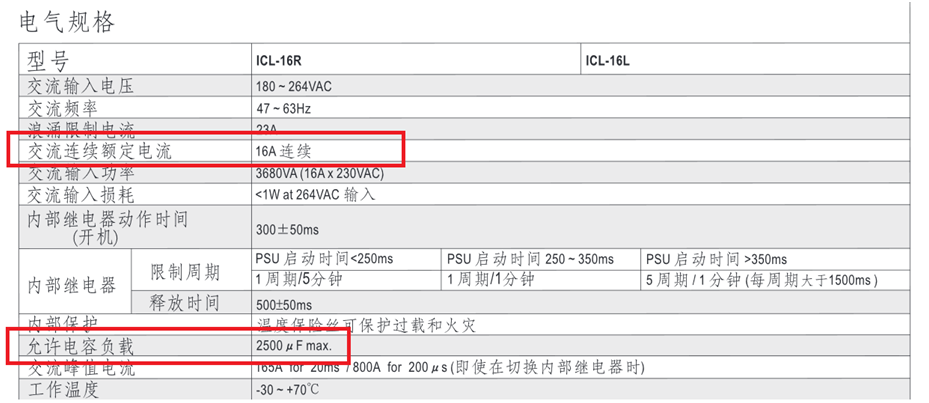

根据以下ICL-16R规格书得知其交流连续额定电流为16A，最大允许电容负载为2500μF。

步骤二：

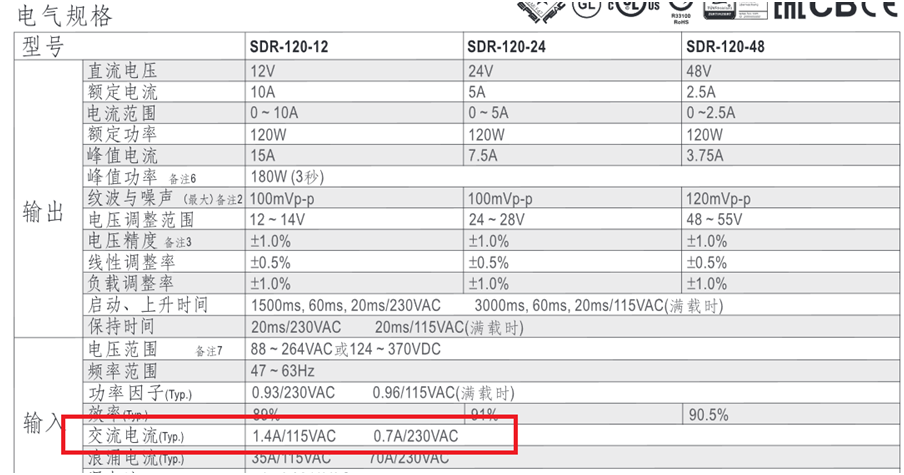

根据以下明纬官网SDR-120规格书得知于230VAC下，满载输入交流电流为0.7A。

根据ICL-16R交流连续额定电流16A与SDR-120-24满载输入交流电流0.7A，可依以下公式概算ICL-16R可以接22台SDR-120-24。

16A/0.7A=22.8… →无条件舍去取22

步骤三：

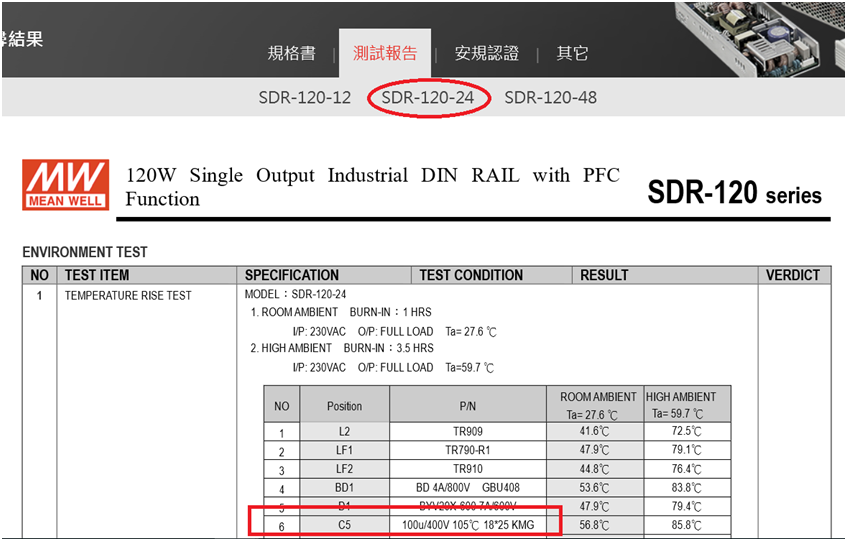

根据以下明纬官网SDR-120-24测试报告中环测测试数据得知输入大电容容值为100μF。

根据ICL-16R最大允许电容负载2500F与SDR-120-24输入大电容容值100μF，可依以下公式概算ICL-16R可以接25台SDR-120-24。

2500uF/100uF=25台

步骤四：

最后由步骤二与步骤三分别计算的台数取最少的台数，并乘上0.9的系数，就可以决定ICL-16R可以接19台SDR-120-24。

22*0.9=19.8… →无条件舍去取19

步骤五：

实际装机验证台数。
