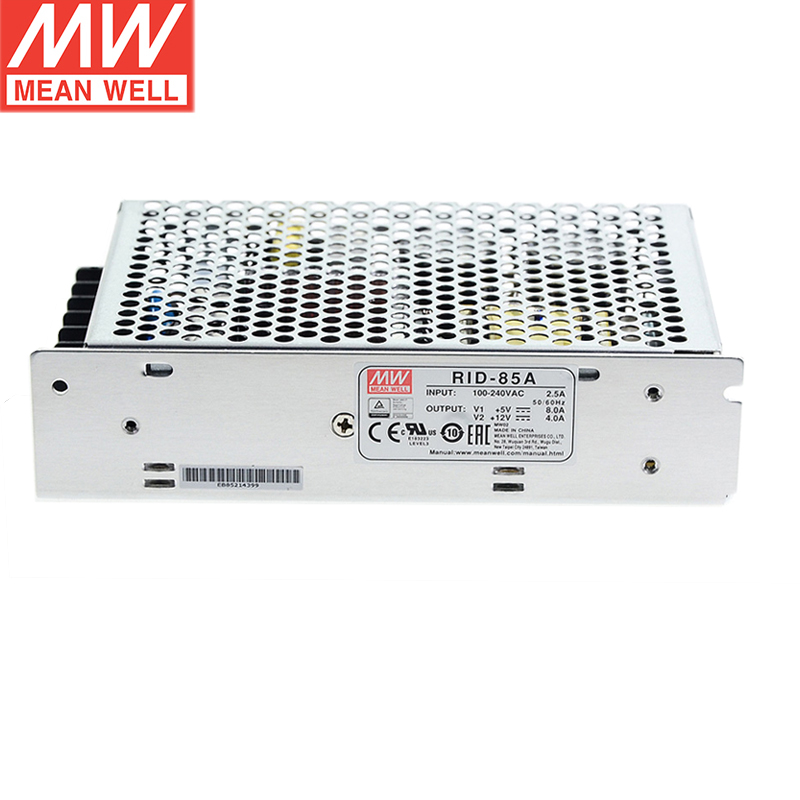

RID-85A■ 产品说明
高可靠开关电源机型, 可承受5G震动与70°C高工作环温,全机使用105°C高寿命电解电容,可承受300VAC突波输入达5秒,适合使用于较严苛的工作环境。
RID-85A■ 主要特点
全球通用全范围交流输入电压
所有电容均为105℃长寿命电容
有短路保护/过载保护/过电压保护
国际安规认证:UL/TUV/CB/CE
满足EMS EN50082-2/EN61000-6-2重工业标准
承受5秒钟300VAC高压输入不损坏
工作环境温度高达70℃
可耐5G震动
小尺寸、高功率密度
LED指示工作状态
高效、长寿命、高可靠
自然通风冷却
100%满载老化测试
可用于各种极端环境应用
采用无铅制程,符合环保RoHS要求
台湾明纬品牌,苏州工厂生产
3年质保
RID-85A■ 主要参数
直流输出范围 5V,2.0~10.0A / 12V,0.3~5.0A
输出电压精度 ±2% / ±5%
纹波 80mV / 120mV
效率 78%
最大功率 88瓦
输入电压范围 88~264VAC/120~373VDC(承受5秒钟300VAC高压输入不损坏)
输入浪涌电流 冷启动, 230V时为40A
电压调整范围 5V:4.75~5.5V
过载保护 过电流点在110%~150%,自动侦测自动复原
过电压保护 5V:5.75~6.75V时关断,自动侦测自动复原
启动上升保持时间 230VAC满载时500ms,20ms,100ms
绝缘特性 输入端与输出端间:3KVac,输入端与外壳间:1.5KVac,输出端与外壳间:0.5KVac,1分钟
工作温度 -25~+70℃(参考温度降载曲线)
抗震动性 10~500Hz,5G 10分钟/周期,XYZ各轴各60分钟
安规认证 通过UL60950-1, TUV EN60950-1认证
电磁兼容标准 发射:EN55022(CISPR22) class B 谐波:EN61000-3-2,-3
电磁兼容标准 抗干扰: EN61000-4-2,3,4,5,6,8,11,EN61000-6-2(EN50082-2),A级重工业标准
平均无故障时间 ≥23.94万小时,MIL-HDBK-217F(25℃)
接线方式 7P/9.5mm端子排
外形尺寸 159×97×38mm (长×宽×高)
机壳号 901C
重量及包装 0.6公斤/只;每箱24只/15.4公斤/0.02立方米
