DR-UPS40 40A不间断UPS明纬模块电源

DR-UPS40■ 产品说明

DR-UPS-40是最大电流40A的直流UPS(电池控制)模块,用于24Vdc供电系统,配上外接电池,可以对最大40A的应急负载系统根据所配电池的容量提供一定时间的后备.通过完善的监控信号及LED指示灯,用户可随时监控DC总线OK,电池损坏,电池供电的状态;不间断的电池测试功能则能随时监测外接电池的状态,用户可以方便的客制化自己的DC UPS系统以后备关键的负载及捕捉整个系统的工作状态

DR-UPS40■ 主要特点
用于DIN导轨安装UPS系统的电池控制器
安装于DIN导轨TS35/7.5或15
并联接入DC总线
适用于24V系统最大40A
内置电池测试功能
有电池极性保护功能
对于输入DC总线OK及电池失效和电池放电有继电器触点输出和LED显示
自然通风冷却
100%满载老化测试
采用无铅制程,符合环保RoHS要求
台湾明纬品牌,台湾工厂生产
3年质保
DR-UPS40■ 主要参数
直流输入电压/总线 24～29V,最大40A
电池输入电压 21～29V
电池输入电流 0～40A
充电输入电流 2A(典型值)
外接电池 24V.4AH/7AH/12AH
DC总线OK 继电器状态: DC电压为21～29V(±3%)时触点接通,LED(绿灯):DC总线OK时亮;失效时黑
电池失效 继电器状态:当电池测试功能测出电池失效时触点接通,LED(红灯):电池过度放电报警或电池断开时亮
电池放电 继电器状态:电池正常放电时触点接通,LED(黄灯):电池正常放电时亮;电池不放电或放电电流<2A时黑
工作温度 -20～+70℃可满载
电磁兼容标准 EN55022 class B,EN61000-4-2,3,4,5,6,8,ENV50204
接线方式 输入端:4点输出端:2点螺丝端子(DIN TYPE),信号输出6点
机壳号 923B
外形尺寸 55.5×125.2×100mm(宽×高×深)
重量及包装 0.55公斤/只；每箱20只/12公斤/0.036立方米

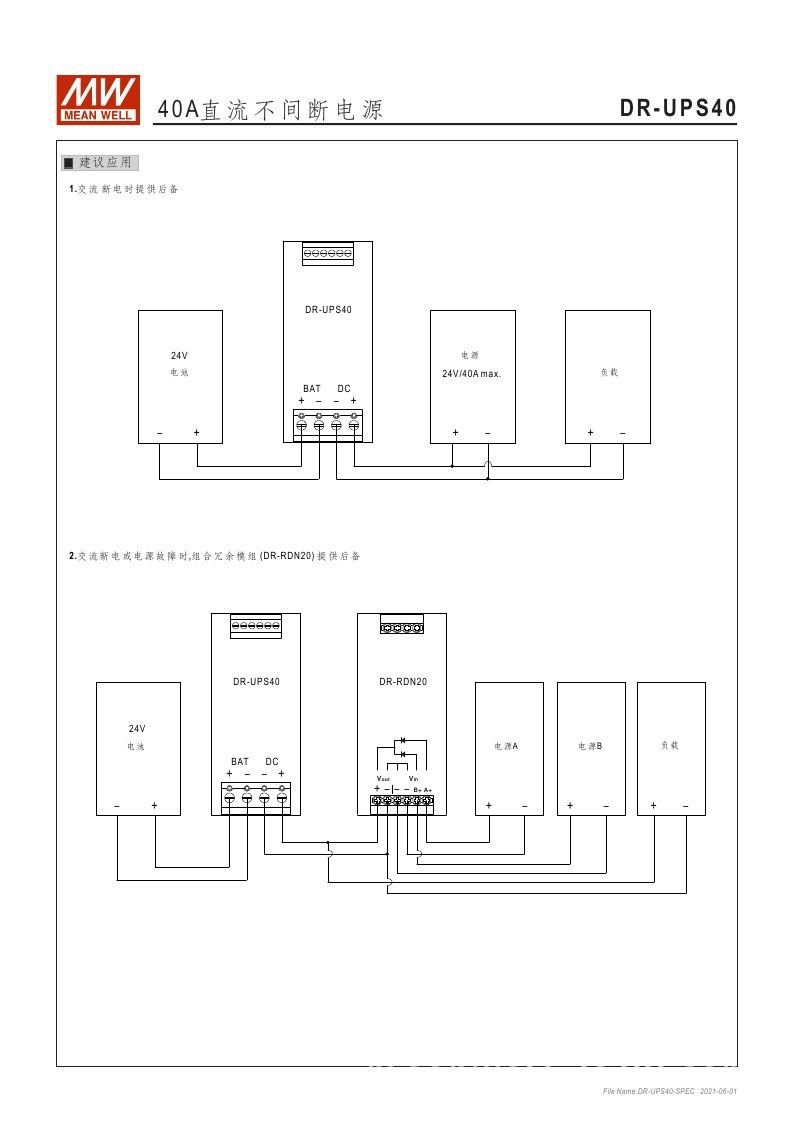

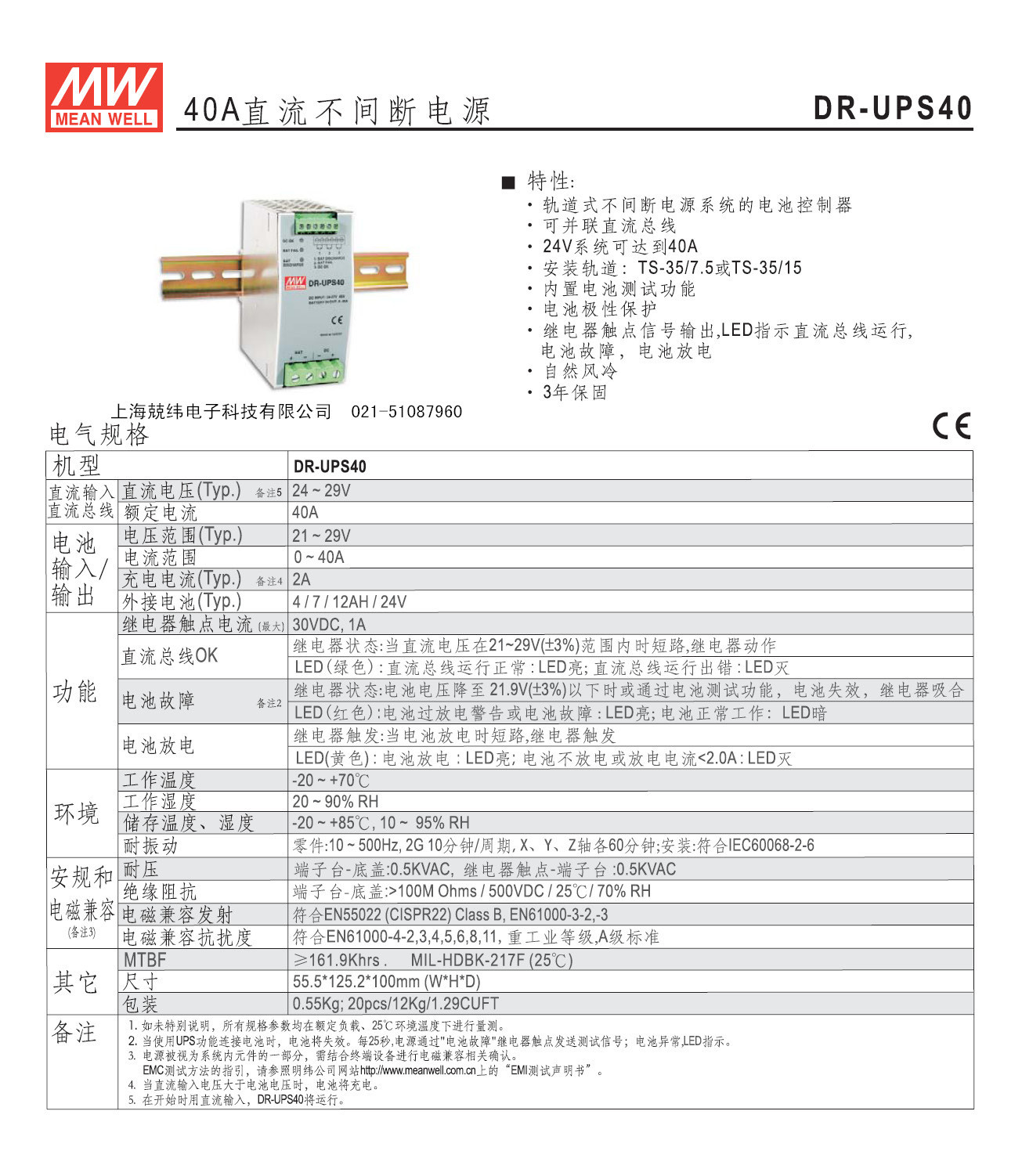

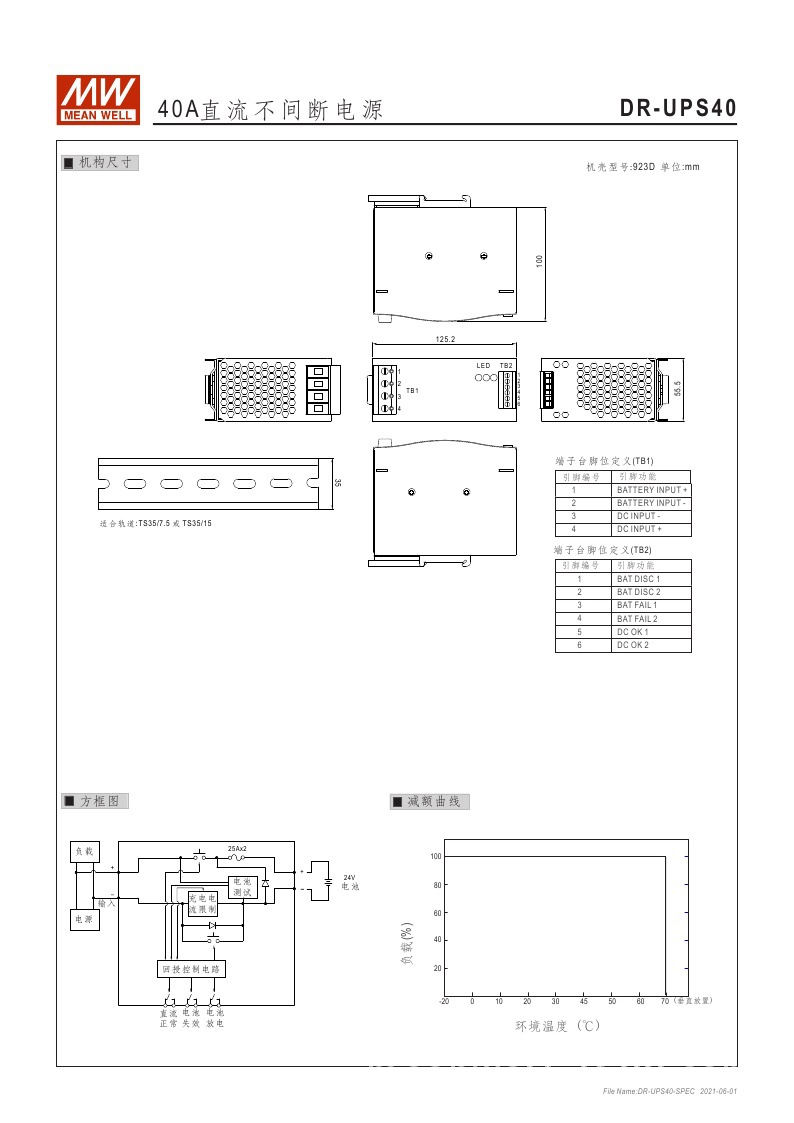

更多规格书、参数、尺寸、安装安装图纸如下：
